Funcionamiento del kit solar de bombeo hasta 1 CV
El kit solar de bombeo para bombas de hasta 1 CV monofásicas o trifásicas 230V permite utilizar la energía de los paneles solares para hacer funcionar una bomba de hasta 1 CV. El cuadro de bombeo INVT de 1 CV realiza el arranque y funcionamiento de la bomba cuando hay energía solar disponible.
Mediante este kit de bombeo solar directo podemos hacer funcionar una bomba de 1 CV hasta 7 horas diarias en meses de verano a pleno rendimiento de 50Hz. Calculado para una zona centro de España.
- Con 5 paneles de 4 a 6 horas diarias a pleno rendimiento de 50Hz.
- Con 6 paneles de 5,5 a 8 horas diarias a pleno rendimiento de 50Hz.
- Con 7 paneles de 6,5 a 8,5 horas diarias a pleno rendimiento de 50Hz.
El kit solar de bombeo solar directo es ampliable
Con este kit de bombeo solar directo podemos añadir más paneles solares si queremos aumentar las horas de riego o utilización de la bomba. utilizando 2 paneles más podemos llegar a las 8 horas de funcionamiento diario a 50Hz
El cuadro de bombeo permite utilizar bombas de hasta 1 CV.
Componentes del kit solar para bombeo directo hasta 1 CV
6 paneles solares 505W monofaciales N-Type TOPCon Ulica Solar: El panel Ulica Solar UL-1952-120BHVNBB-C de 505W es una solución moderna para maximizar la generación en espacios contenidos. Gracias a su tecnología de célula N-Type con estructura TOPCon, mejora la conversión y el comportamiento en baja irradiación, aportando más energía a lo largo del día con una eficiencia de módulo de hasta 22,07%.
La arquitectura N-Type ofrece menor degradación y mayor estabilidad de rendimiento frente a módulos tradicionales tipo P. Su diseño optimiza el comportamiento térmico, lo que se traduce en un rendimiento muy sólido incluso en climas calurosos.
Construido con materiales de alta durabilidad (marco de aluminio plateado y vidrio templado de alta resistencia), el módulo soporta hasta 5400 Pa de carga frontal y 2400 Pa trasera. Incorpora conectores compatibles MC4 con cables de 1100 mm para una instalación sencilla. Cuenta con 15 años de garantía de producto y 30 años de garantía de rendimiento lineal, con baja degradación: <1% el primer año y solo 0,4%/año a partir del segundo.
Dimensiones compactas de 1952 × 1134 × 30 mm y 23,5 kg de peso, lo que facilita la manipulación y compatibilidad con estructuras estándar y optimizadores. Clasificación TIER 1 (BloombergNEF) para mayor fiabilidad de fabricación.
➜ Ficha técnica panel Ulica Solar 505W

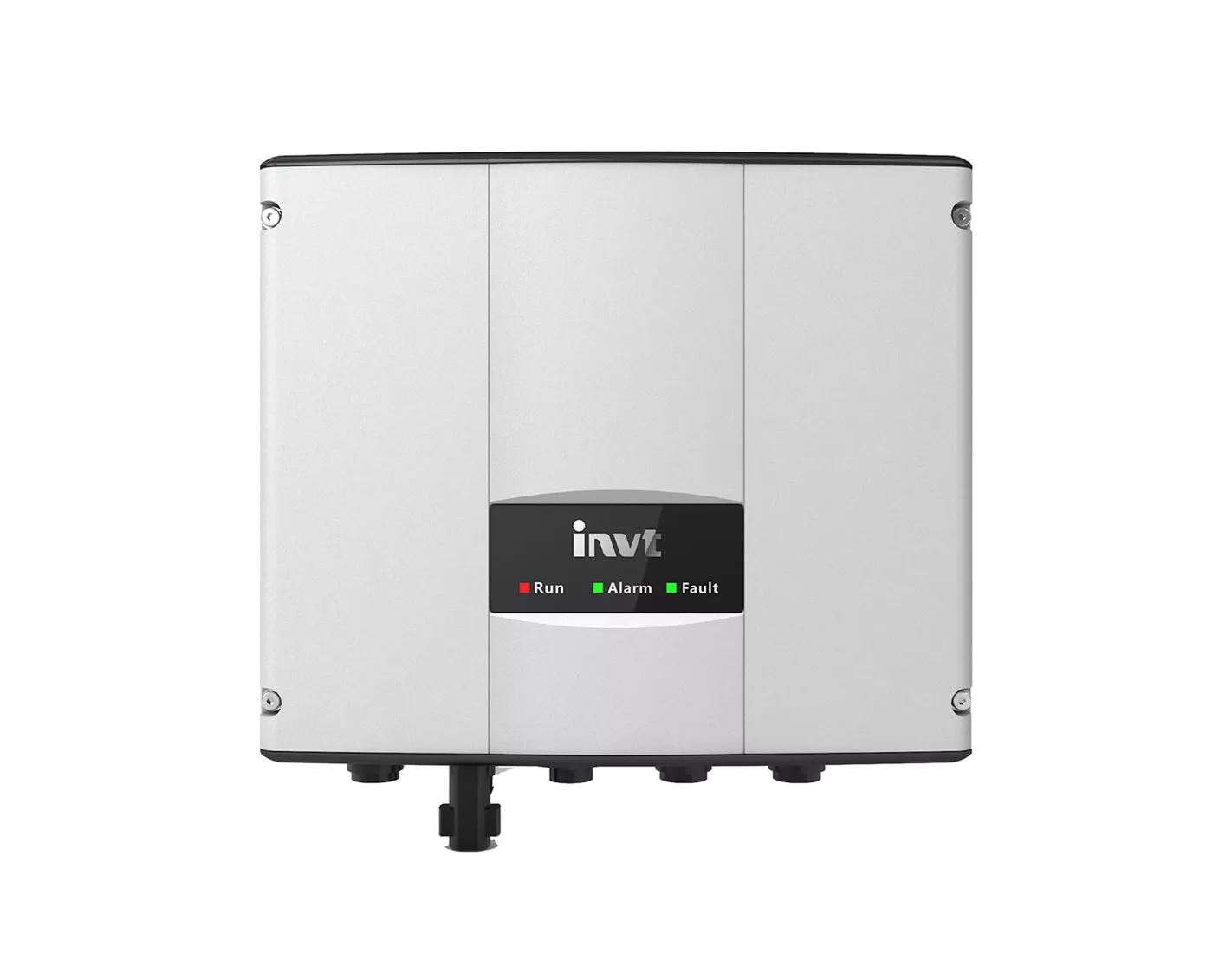

Controlador de bomba INVT 1 CV: Se trata de un cuadro de control de bombas monofásicas y trifásicas 230V con potencia máxima de 1 CV. Dispone de una pantalla para la visualización y ajustes de los parámetros del bombeo, además tiene diferentes entradas para sondas de pozo para parar y arrancar la bomba en función de las condiciones de los niveles. Dispone de entrada para poder utilizar una fuente alternativa como un generador o luz de 230V.
Estructura para 6 paneles 30º suelo o cubierta: En el kit incluimos una estructura en aluminio para los módulos fotovoltáicos de 30º de inclinación preparada para instalarse en el suelo o en cubiertas metálicas tipo sandwich. La estructura viene con toda la tornillería para su montaje y el manual de instrucciones con un plano detallado.

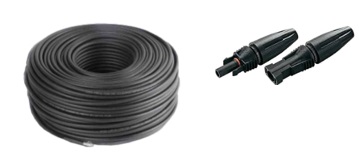

Cableado solar y conectores: En el kit viene incluido 20 metros de cable solar de 6mm unipolar RV-K para el conexionado de los paneles al controlador y la bomba además de un juego de conectores PV Stick MC Weidmüller de montaje fácil.
