ESTRUCTURAS PANELES SOLARES

por página
  • Estructura 1 panel coplanar salvateja 02V

    Estructura para paneles solares sobre cubiertas metálicas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 , 72 y 144 celdas con medidas...

    96,00 €
  • Estructura 2 paneles coplanar salvateja 02V

    Estructura para paneles solares sobre cubiertas metálicas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 , 72 y 144 celdas con medidas...

    125,00 €
  • Estructura 3 paneles coplanar salvateja 02V

    Estructura para paneles solares sobre cubiertas metálicas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 , 72 y 144 celdas con medidas...

    159,60 €
  • Estructura 4 paneles coplanar salvateja 02V

    Estructura para paneles solares sobre cubiertas metálicas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 , 72 y 144 celdas con medidas...

    214,00 €
  • Estructura 5 paneles coplanar salvateja 02V

    Estructura para paneles solares sobre cubiertas metálicas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 , 72 y 144 celdas con medidas...

    261,00 €
  • Estructura 6 paneles coplanar salvateja 02V

    Estructura para paneles solares sobre cubiertas metálicas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 , 72 y 144 celdas con medidas...

    305,00 €

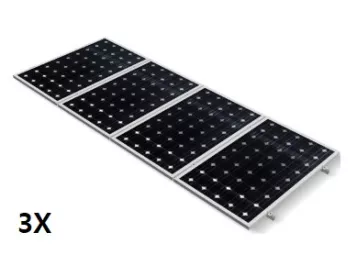

  • Estructura 1 panel cubierta metálica coplanar 03V

    Estructura para paneles solares sobre cubiertas metálicas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 , 72 y 144 celdas con medidas...

    77,00 €
  • Estructura 2 paneles cubierta metálica coplanar 03V

    Estructura para paneles solares sobre cubiertas metálicas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 , 72 y 144 celdas con medidas...

    107,00 €
  • Estructura 3 paneles cubierta metálica coplanar 03V

    Estructura para paneles solares sobre cubiertas metálicas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 , 72 y 144 celdas con medidas...

    145,00 €
  • Estructura 4 paneles cubierta metálica coplanar 03V

    Estructura para paneles solares sobre cubiertas metálicas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 , 72 y 144 celdas con medidas...

    180,00 €
  • Estructura 5 paneles cubierta metálica coplanar 03V

    Estructura para paneles solares sobre cubiertas metálicas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 , 72 y 144 celdas con medidas...

    225,00 €
  • Estructura 6 paneles cubierta metálica coplanar 03V

    Estructura para paneles solares sobre cubiertas metálicas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 , 72 y 144 celdas con medidas...

    249,00 €
  • Estructura 2 paneles cubierta metálica 08V/09V

    Estructura para paneles solares sobre cubiertas planas metálicas tipo sandwich, hormigón o suelo fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. La estructura para placas solares está preparada para soportar cargas de...

    181,00 €
  • Estructura 3 paneles cubierta metálica 08V/09V

    Estructura para paneles solares sobre cubiertas planas metálicas tipo sandwich, hormigón o suelo fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. La estructura para placas solares está preparada para soportar cargas de...

    246,00 €
  • Estructura 4 paneles cubierta metálica 08V/09V

    Estructura para paneles solares sobre cubiertas planas metálicas tipo sandwich, hormigón o suelo fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. La estructura para placas solares está preparada para soportar cargas de...

    294,00 €
  • Estructura 5 paneles cubierta metálica 08V/09V

    Estructura para paneles solares sobre cubiertas planas metálicas tipo sandwich, hormigón o suelo fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. La estructura para placas solares está preparada para soportar cargas de...

    372,32 €
  • Estructura 6 paneles cubierta metálica 08V/09V

    Estructura para paneles solares sobre cubiertas planas metálicas tipo sandwich, hormigón o suelo fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. La estructura para placas solares está preparada para soportar cargas de...

    418,00 €
  • Estructura 4 paneles vertical remontados 31V

    Estructura para paneles solares remontados sobre cubierta plana en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. La estructura para placas solares  remontadas  a 30º está preparada para soportar cargas de nieve de hasta 200N/m2 y...

    690,00 €
  • Estructura 6 paneles vertical remontados 31V

    Estructura para paneles solares remontados sobre cubierta plana en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. La estructura para placas solares  remontadas  a 30º está preparada para soportar cargas de nieve de hasta 200N/m2 y...

    815,00 €
  • Estructura 8 paneles vertical remontados 31V

    Estructura para paneles solares remontados sobre cubierta plana en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. La estructura para placas solares  remontadas  a 30º está preparada para soportar cargas de nieve de hasta 200N/m2 y...

    955,00 €
  • Estructura 10 paneles vertical remontados 31V

    Estructura para paneles solares remontados sobre cubierta plana en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. La estructura para placas solares  remontadas  a 30º está preparada para soportar cargas de nieve de hasta 200N/m2 y...

    1 100,00 €
  • Estructura 12 Paneles vertical remontados 31V

    Estructura para paneles solares remontados sobre cubierta plana en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. La estructura para placas solares  remontadas  a 30º está preparada para soportar cargas de nieve de hasta 200N/m2 y...

    1 390,00 €
  • Estructura 2 Paneles Horizontales 11H

    Estructura para paneles solares colocados horizontalmente sobre cubiertas planas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. La estructura para placas solares está preparada para soportar cargas de nieve de hasta 40kg/m2 y...

    233,00 €
  • Estructura 3 Paneles Horizontales 11H

    Estructura para paneles solares colocados horizontalmente sobre cubiertas planas fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. La estructura para placas solares está preparada para soportar cargas de nieve de hasta 40kg/m2 y...

    317,00 €
Mostrando 1 - 24 de 65 artículos

Los soportes para placas solares se encargan de sujetar mediante su estructura las placas solares al soporte elegido. Su colocación requiere de un análisis previo del lugar, orientación y condiciones externas de sombras o posibles obstáculos que puedan proyectar sombreado sobre las estructuras para placas solares. Existen soportes de placas sola...

Los soportes para placas solares se encargan de sujetar mediante su estructura las placas solares al soporte elegido. Su colocación requiere de un análisis previo del lugar, orientación y condiciones externas de sombras o posibles obstáculos que puedan proyectar sombreado sobre las estructuras para placas solares. Existen soportes de placas solares para diferentes escenarios posibles de colocación de estructuras de placas solares. También disponemos de soportes para placas solares con diferentes grados de inclinación para ajustarse a la superficie proyectada e incluso estructuras para placas solares regulables a diferentes inclinaciones para adecuarse a las diferencias de azimut con las estaciones del año.

En nuestra tienda online de energía solar, disponemos de soportes de placas solares que se adecuan a las superficies más habituales, fabricadas en aluminio y con 10 años de garantía. Disponemos de estructuras para placas solares coplanares que se ubican en tejados o cubiertas, donde las placas solares van a la misma inclinación ya existente sin necesidad de suplementar ángulo. Estos soportes para placas solares en aluminio pueden utilizarse sobre cubiertas de teja, suelo o  chapa metálica. En el caso de cubiertas de teja se colocan unos suplementos llamados salvatejas para no perforar directamente pudiendo dañar las tejas y poder tener una unión para los soportes para placas solares más firme.

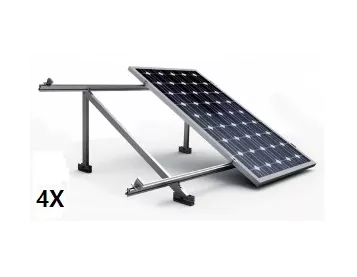

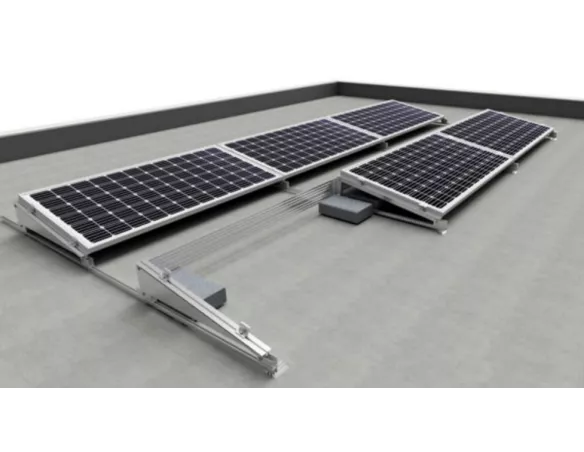

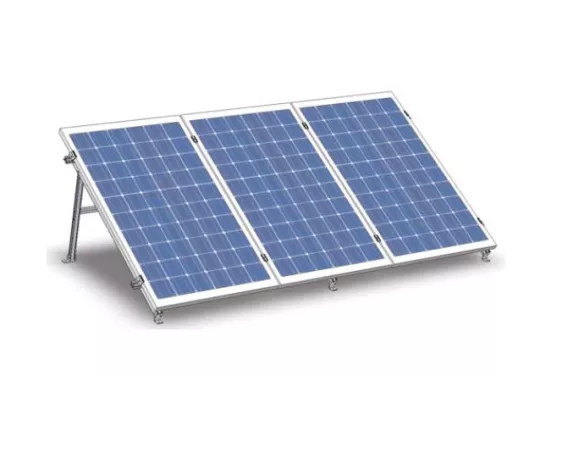

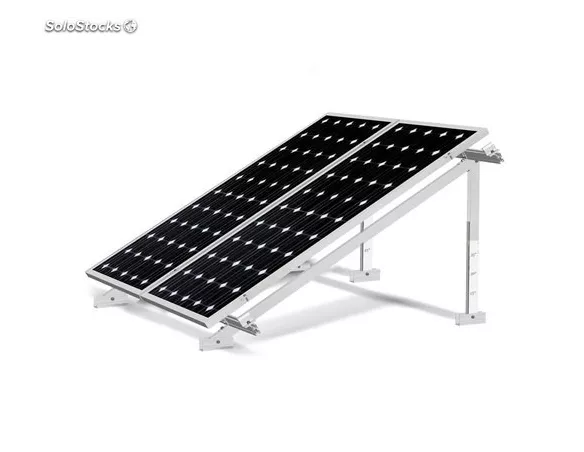

Otro de los tipos de soportes para placas solares de los que disponemos es el de cubierta plana. Este tipo de soportes placas solares disponen de inclinación de entre 15 y 40 grados para adecuarse a cubiertas completamente planas o con una ligera inclinación que debe ser suplementada con los soportes para placas solares. Estas estructuras para paneles fotovoltaicos se suministran para cubiertas de teja y para suelo o cubierta de tipo metálica o sándwich. La diferencia entre estas dos estructuras para paneles fotovoltaicos está en que los soportes placas solares de teja tienen más puntos de apoyo al disponer de un triángulo de fijación. Por el contrario las estructuras para paneles fotovoltaicos  sobre suelo o cubierta metálica disponen de patas traseras y delanteras para la fijación sin triángulos.

Tenemos otro tipo de estructura fotovoltaica en nuestra tienda online para colocarse en paredes o fachadas. Los soportes para placas solares sobre pared son muy útiles cuando no disponemos de espacio suficiente en el tejado para colocar placas solares o simplemente necesitamos de este tipo de ubicación para la estructura paneles fotovoltaicos. Este tipo de soportes paneles solares disponen de dos puntos de fijación uno inferior y otro superior y una inclinación variable entre los 15 y los 45 grados. Para fijar una estructura fotovoltaica en una pared debemos tener en cuenta la rigidez estructural de la misma ya que un gran número de paneles solares ejercen una fuerza considerable sobre los soportes para placas solares y por consiguiente sobre la pared donde están fijados.

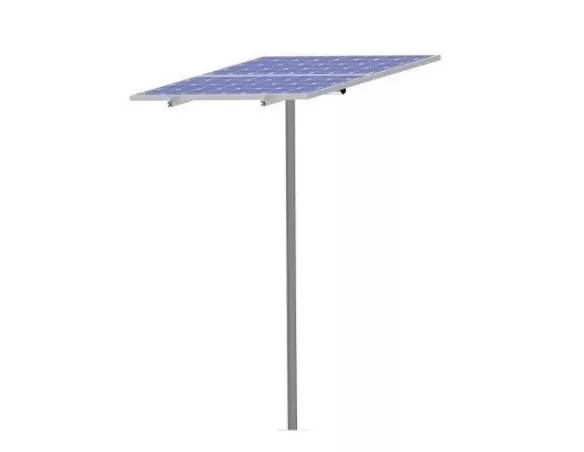

Si queremos colocar los paneles solares en altura para evitar robos en zonas conflictivas o poco vigiladas en nuestra tienda online se pueden encontrar los modelos de estructura paneles fotovoltaicos tipo poste y también los soportes para placas solares tipo torreta. En la estructura fotovoltaica tipo poste podemos colocar entre 1 y 2 paneles fotovoltaicos de hasta 2 x 1 metro correspondiente a paneles solares de más de 300w. Esta estructura paneles fotovoltaicos solamente dispone de una inclinación de 10 grados  y tiene una relación calidad precio inmejorable. Por menos de 250 euros tenemos una estructura fotovoltaica tipo poste a más de 3 metros de altura ideal para señalización, pequeñas instalaciones aisladas, bombas…



La otra posibilidad de soportes paneles solares elevados es la estructura tipo torreta con 4 patas de sujeción. Esta estructura paneles fotovoltaicos está preparada para un mayor número de módulos fotovoltaicos y una inclinación de 30 grados. En el modelo de estructura panel fotovoltaico más grande que se fabrica podemos utilizar hasta 10 paneles solares de 60 células. Estos soportes paneles solares disponen de una elevada resistencia y están certificados para más de 30 m/s de rachas de viento sostenido.

Hay otro tipo de estructura fotovoltaica que se orienta con una pequeña fotocélula en función de la orientación del sol y busca la inclinación óptima siempre para aumentar el rendimiento de las placas solares integradas en los soportes para placas solares. Este tipo de estructura panel solar es la llamada seguidor solar. El seguidor solar es una estructura soporte paneles fotovoltaicos que mediante un motor va orientando las placas solares para obtener rendimientos de hasta un 40% superior a la un soporte placa solar tipo fijo. Este tipo de soportes para placas solares con seguidor se montan mucho en campos solares de venta a red ya que para un número elevado de paneles puede salir rentable. Actualmente debido a la caída del precio de los paneles fotovoltaicos hay que cuestionarse mucho si la adquisición de soportes para placas solares integrados en un seguidor solar es rentable. En la mayoría de marcas del mercado para estructura panel solar con seguidor los precios son muy elevados del orden de 5 o 6 veces el coste de una estructura estándar y compensa más instalar ese 40% más de paneles solares para obtener el mismo rendimiento que con el seguidor. Es por esto que la estructura soporte paneles fotovoltaicos integrada en un seguidor no sea muy popular actualmente para instalaciones aisladas, de venta a red o bombeos solares.

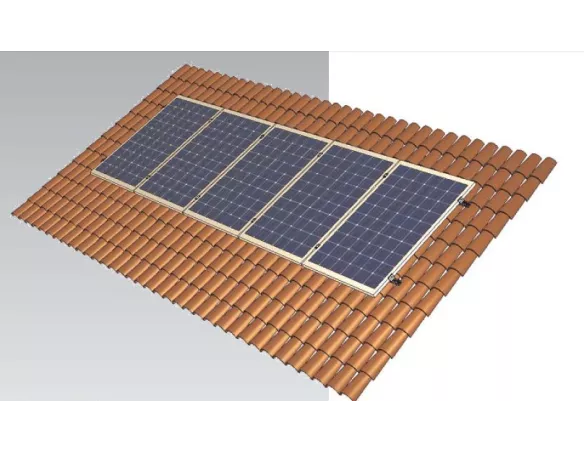

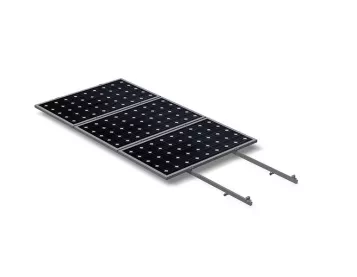

Los precios de soportes para placas solares son más económicos en el caso de estructuras coplanares que van a la misma inclinación del tejado o cubierta. Este tipo de estructura fotovoltaica solo se compone de dos railes con sus correspondientes fijaciones y salvatejas en el caso de cubiertas de teja. Un soporte placa solar de tipo elevado siempre tendrá el mayor precio de todos debido a la peculiaridad de su construcción y los refuerzos necesarios para aguantar el viento y las cargas de nieve. El aluminio con el que se construyen todas nuestras estructuras solares viene en crudo. Este material tiene un buen compromiso entre ligereza y resistencia a la corrosión. Nuestros soportes para placas solares tienen una garantía de 10 años contra defecto de fabricación. Si lo deseamos podemos elegir para ambientes más corrosivos como pueden ser los sitios cercanos al mar el acabado anodizado que aporta una mayor resistencia a los ataques de las inclemencias externas sobre la estructura soporte paneles fotovoltaicos.

A la hora de instalar un soporte placa solar y tener el mayor rendimiento debemos tener en cuenta dos factores. El primero de ellos es la orientación, siendo el sur el mejor lugar para colocar los soportes para placas solares ya que es la que mayor número de horas solares e irradiación logra captar. Después según la latitud del lugar deberemos tener en cuenta que la inclinación de la estructura panel solar deberá adecuarse a la obtenida con la fórmula

β = 3,7 + 0,69 · (|ɸ|+10)

Siendo:

β: ángulo de inclinación óptima (grados)

|ɸ|: latitud del lugar, sin signo (grados)



Hay que minimizar las sombras sobre la estructura soporte paneles fotovoltaicos ya que una pequeña sombra tapando alguna célula fotovoltaica afecta al rendimiento del conjunto. Intentaremos hacer la instalación del soporte placa solar en una zona despejada de árboles, hierbas que puedan crecer, cables y demás obstáculos susceptibles de proyectar sombras sobre los soportes para placas solares.



A la hora de fijar al soporte la estructura panel solar podemos utilizar diferentes materiales. Normalmente se utiliza taco químico y un espárrago de 8 o 10 milímetros atornillado al taco. Mediante este tipo de sujeción la estructura soporte paneles fotovoltaicos queda firme y además es difícil tener filtraciones en el tejado o cubierta ya que el taco químico actúa como sellante del agujero realizado. Podemos utilizar salvatejas en el caso de teja árabe que se coloca levantando la teja y evita tener que perforarla para la colocación del soporte placa solar con el consiguiente riesgo de rotura de la teja.



Si queremos aportar una mayor firmeza a los soportes para placas solares podemos instalar unos tirantes o vientos que aporten más puntos de apoyo a la estructura soporte paneles fotovoltaicos. En zonas donde hay fuertes vientos se recomienda utilizar este sistema de tirantes para que los soportes para placas solares no ejerzan excesiva fuerza sobre los puntos de apoyo del tejado y las cargas estén más repartidas.



Todas las estructuras para paneles fotovoltaicos que se venden en nuestra tienda online de energía solar  están fabricadas en aluminio y disponen de certificaciones sgs para las cargas de viento y nieve indicadas en cada modelo. Dentro del paquete de la estructura placas solares encontrará un manual de montaje y un plano detallado para que pueda hacerlo usted mismo. La tornillería de los soportes placas solares va incluida para su ensamblado y solamente deberá adquirir el material de anclaje al tejado o soporte seleccionado como puede ser el taco químico y los espárragos de fijación. Nuestros soportes solares vienen desmontados en tramos para una mejor manipulación y transporte y además gracias a estar fabricados en aluminio las estructuras para paneles fotovoltaicos tienen un bajo peso y pueden transportarse y subirse a tejados sin necesidad de poleas o maquinaría especial como sería necesario si nuestra estructura placas solares estuviese fabricada en hierro o acero galvanizado de mayor peso.



Los soportes placas solares tienen un tiempo de fabricación de entre 1 y dos días por lo que dependiendo de la zona de España donde se encuentre podemos entregar soportes solares en plazos totales de 4 o 5 días. Teniendo en cuenta las diferentes combinaciones existentes en cuanto a estructuras, tipos de soportes e inclinaciones tenemos uno de los tiempos de fabricación y entrega más rápidos del mercado.  Las estructuras para paneles fotovoltaicos se entregaran con un transporte especial para bultos de gran longitud y siempre irán separados si adquiere más componentes como pueden ser los kits solares o placas solares. El motivo es para evitar roturas por sobresalir de las medidas convencionales de los pallets de transporte  y asegurar que la estructura placas solares le llegue en perfectas condiciones.



En zonas especiales como la alta montaña o zonas desérticas hay algunas peculiaridades a tener en cuenta en la instalación y elección de soportes solares. Debido a las acumulaciones de arena o nieve prima la elección de una inclinación mayor a la deseada para evitar la acumulación en las estructuras para paneles fotovoltaicos. Además de esto debemos tener en cuenta que dada la elevada superficie de los soportes placas solares tendremos que aumentar los diámetros de la estructura y anclajes de los soportes solares para aguantar la mayor masa del material acumulado sobre la estructura placas solares.



Podemos aprovechar las estructuras para paneles fotovoltaicos en algunos casos para mejorar la eficiencia o condiciones de la instalación solar. Así por ejemplo en la estructura placas solares de un bombeo fotovoltaico con una balsa de riego la instalación de los soportes placas solares se puede hacer en la propia balsa. De esta forma los soportes solares proyectaran la sombra a la propia balsa ofreciendo muchas ventajas. Por un lado la estructura placas solares disminuirá la evaporación del agua al disminuir la irradiación sobre el agua. Por otra parte la menor temperatura alcanzada por el agua gracias a los soportes solares hace que haya un menor crecimiento de microorganismos y plantas con las consecuentes ventajas para las tuberías y filtros de las bombas. En kit solar para viviendas aisladas o instalaciones de autoconsumo fotovoltaico la estructura soporte paneles solares la podemos utilizar como techado de un parking para coches o incluso para hacer una pérgola. La superficie de los paneles solares en la estructura placas solares puede integrarse arquitectónicamente mediante sistemas personalizados.

En nuestra tienda online de energía solar dispone de un teléfono de contacto y un e mail donde puede consultarnos que estructura placas solares es la más adecuada para su proyecto. En la página web puede encontrar información y combinaciones de tipo de soporte, inclinación y medidas de la placa solar para cada uno de los soportes solares que tenemos a la venta. Tenemos el mejor precio en soportes solares y un servicio de fabricación y transporte rápido.
