Estructura 1 Panel Cubierta Teja Coplanar Ver más grande

Entre 3 y 4 días laborales

A península 10 €. Gratuíto a partir de 350 €

10 años

SSL Seguro

15

Estructura 1 Panel Cubierta Teja Coplanar

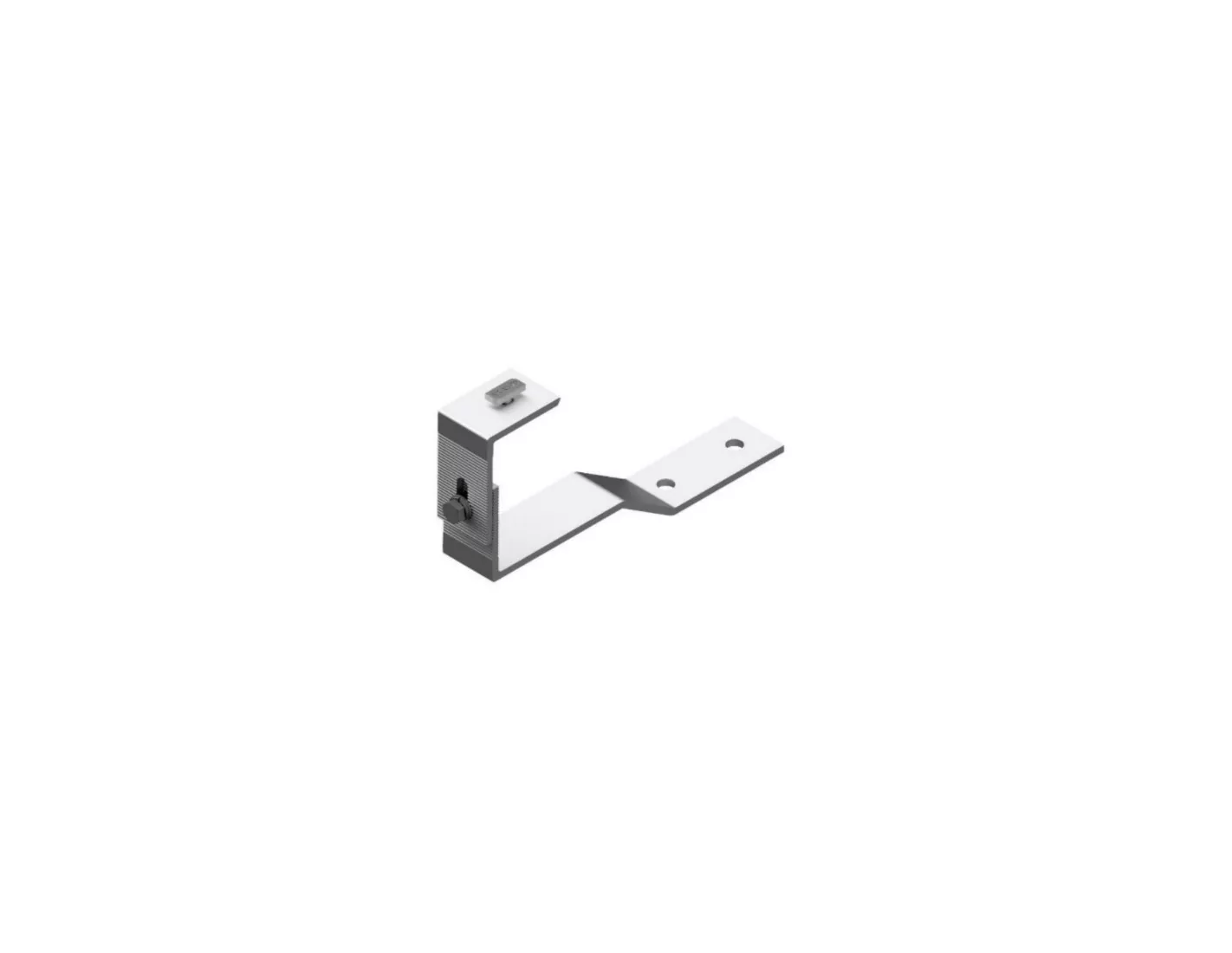

Estructura para paneles solares sobre cubiertas de teja fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 y 72 celdas con medias entre 1600 x 1000 y 2000x 1000 mm. La estructura para placas solares está preparada para soportar cargas de nieve de hasta 200N/m2 y vientos superiores a 28m/s. Viene desmontada en tramos para su fácil manejo y transporte.

ficha técnica en el enlace descarga

Más detalles

77,00 € con IVA



¡Fracciona con SEQURA!
¡Financia con CETELEM!

Años de garantía10

Inclinación adecuada del tejado para una estructura de módulos solares coplanar

Las estructuras de placas solares sobre cubierta inclinada llamadas coplanares estan diseñadas para instalarse con la misma inclinación que la cubierta. Tenemos que saber la inclinación de nuestro tejado para ver si obtendremos un buen rendimiento de los paneles solares. Mediante esta fórmula podemos saber aproximadamente la inclinación adecuada de los paneles solares

β = 3,7 + 0,69 · (|ɸ|+10)

Siendo:

β: ángulo de inclinación óptima (grados)

|ɸ|: latitud del lugar, sin signo (grados)

Con el dato que obtengamos en función de nuestra zona y sabiendo la inclinación de nuestro tejado podemos decidir si estamos cerca del óptimo para sacar un buen rendimiento de nuestras placas solares. En el caso de que el valor de la inclinación óptima y la real de nuestro tejado difieran mucho podemos compensar con la instalación de más paneles solares.

Existen zonas con algunas peculiaridades que hacen recomendable una inclinación determinada por factoees climatológicos. En zonas desérticas se recomiendan inclinaciones superiores a 45º para evitar la acumulación de arena en la superificie. Otras zonas con nevadas intensas requeriran la instalación de los paneles en elevadas inclinaciones de hasta 90º.

Orientación de los paneles solares en el tejado

Para obtener la mayor producción fotovoltáica diaria recomendamos que los paneles se orienten al Sur. Cualquier declinación hacia el Este o el Oeste nos hará perder energía. La mejor manera de orientar los paneles es utilizar una brújula pra buscar el sur geográfico en la cubierta.

Efecto de las sombras en la estructura de los paneles solares

Cuando elijamos el lugar para la colocación de nuestros paneles solares y la estructura debemos tener en cuenta que no debe haber ninguna sombra proyectada sobre ellos. Una pequeña sombra tapando solamente una parte de la célula de un panel tiene un efecto muy significativo en la bajada de rendimiento debido a la conexión en serie de paneles y celdas. Lo que afecta a un panel se translada a los que estan conectados con el. Chimeneas, cables, árboles pueden proyectar en algunas horas del día sombras que nos afecten mucho a la producción solar.

Estructura de paneles solares  de fácil montaje y con plano detallado

Se incluye con las estructuras para paneles solares un plano de montaje detallado. Si surge alguna duda disponemos de asistencia telefónica por un técnico que resolverá sus dudas. Ejemplo de plano de montaje:

plano de montaje estructura soar

Escriba una opinión

Estructura 1 Panel Cubierta Teja Coplanar

Estructura 1 Panel Cubierta Teja Coplanar

Estructura para paneles solares sobre cubiertas de teja fabricada en aluminio de alta resistencia y con tornilleria de inox. Se incluye plano detallado de montaje para una fácil instalación. Se puede instalar cualquier placa solar del mercado de 60 y 72 celdas con medias entre 1600 x 1000 y 2000x 1000 mm. La estructura para placas solares está preparada para soportar cargas de nieve de hasta 200N/m2 y vientos superiores a 28m/s. Viene desmontada en tramos para su fácil manejo y transporte.

ficha técnica en el enlace descarga
