Kit Granja G0 50 kWh/día con batería WeCo 21 kWh
KIT SOLAR CON BATERIA DE LITIOCaracterísticas del Kit Industrial G0 50 kWh día con batería de litio WeCo 21,2 kWh
El Kit Industrial de litio G0 es un kit ampliable con batería de litio con una relación calidad-precio inmejorable. Dispone de un potente inversor cargador Deye 20 kW de potencia nominal y 30 kW de pico con arranque automático de generador. El inversor dispone de un doble MPPT de 32 amperios y 850 voltios y envolvente IP65 estanca. Sus 15 paneles de 500 W son de alta eficiencia y con 25 años de garantía. Las baterías del kit solar son cuatro unidades del modelo WeCo 5K3 XP de 5,3 kWh para un total de 21,2 kWh con capacidad de carga y descarga 1C. El módulo de gestión de carga WeCo XP HV Box de alto voltaje para las baterías WeCo 5K3 XP permite el conexionado de hasta 750 voltios en baterías WeCo (12 uds por torre). En alto voltaje podemos construir sistemas de más de 500 kWh en baterías.
Entre las principales características del sistema podemos destacar:
-
Puede funcionar a temperaturas extremas de entre −25 y +65 ºC
-
Capacidad ampliable en baterías, paneles y inversores
-
Dispone de 10 años de garantía en baterías como en el inversor.
-
Inversor Deye Sun Hybrid 20 kW dispone de doble MPPT para diferentes orientaciones con 26.000 W admisibles en paneles.
-
Inversor Deye Sun Hybrid 20 kW puede paralelizarse y se monitoriza por WiFi.
-
Inversor Deye Sun Hybrid 20 kW permite derivación de excedentes con su salida Smart Load y el uso y arranque automático de un generador convencional AVR o inverter.
Nota: El inversor funciona con comunicación con la batería mediante el puerto BMS que debemos conectar al puerto CAN de la batería.
Diferentes modos de funcionamiento del kit solar
El Kit Industrial de litio G0 es un sistema que dispone de varios modos de funcionamiento. Granjas, sistemas de riego y en general cualquier sistema industrial que requiera de una fuente de energía fiable y flexible puede utilizar nuestro kit solar industrial. Este kit solar puede utilizarse de las siguientes formas:
- Permite utilizarse en sistemas aislados sin red: El inversor permite su uso en sistemas aislados para alimentar granjas, riegos industriales, naves industriales sin tendido eléctrico. En estos sistemas puede acoplar un generador con arranque eléctrico o automático para recargar en días de lluvia.
- Permite utilizarse en sistemas con red: Mediante el uso de un vatímetro de Chint trifásico podemos acoplar este sistema a una red existente para bajar el consumo eléctrico de cualquier tipo de industria o sistema agrícola. Su salida Grid se conecta a la red y permite además el vertido de excedentes para compensación o el vertido cero.
- Permite utilizarse en sistemas SAI: Este sistema permite también su uso en instalaciones que disponen de red pero que requieren una alimentación ininterrumpida en caso de un corte de la misma. Podemos utilizar su salida load para alimentar cargas y tener la red disponible en su entrada grid. Programamos que se utilice un porcentaje de batería determinado en un uso con red para bajar la factura eléctrica y que reserve otro porcentaje en caso de caída de red para que la alimentación no se interrumpa bajo ninguna condición.
Monitorización WiFi del Kit Solar Deye con batería de litio WeCo
El Kit Solar incluye, junto con el inversor Deye, un WiFi Stick para monitorizar mediante el portal gratuito de Solarman Smart disponible para ordenador y smartphone. Se trata de una de las aplicaciones más completas del mercado que permite poder controlar todos los parámetros de funcionamiento del inversor híbrido Deye, como lo son el estado de carga de la batería, la producción, el consumo y las estadísticas diarias entre otras. Permite además el control y parametrización remota del inversor.
Aplicación móvil para la batería WeCo
La batería de litio WeCo dispone de WiFi y Bluetooth interno y permite también la visualización de todos los parámetros de funcionamiento descargando la app de google play WeCo.
➜ App WeCo
Ventajas del kit de placas solares G0 50 kWh con batería de litio de 21,2 kWh
Nuestro Kit Deye con batería WeCo es un sistema eficiente y fiable para suministrar energía solar en complejos aislados como industrias o granjas. El inversor Deye Sun con 10 años de garantía dispone de una electrónica fiable y duradera que, gracias a su diseño IP65 y a su gran disipador de aluminio, nos asegura una larga vida útil en cualquier condición climática y ambiente. Las baterías de litio de alta gama WeCo están compuestas por celdas LiFePO4 prismáticas de alto rendimiento. Esta química es la más segura que existe en el mercado de las baterías de litio y una de las más longevas en ciclos de utilización. Entre las ventajas principales destacamos:
-
Más de 7000 ciclos de carga y descarga: Las baterías de litio de WeCo disponen de más de 7.000 ciclos de utilización en condiciones estándar además, gracias a su baja degradación, WeCo garantiza 10 años con un rendimiento no inferior al 75% de su capacidad.
-
Intensidad de carga y descarga 1C: La batería de litio WeCo permite la carga y descarga a 1C por lo que podemos demandar 5 kW de potencia nominal por módulo instalado. Su ecualizador en tiempo real y su química especial de las celdas permiten una intensidad de carga y descarga superior a muchas baterías de su competencia.
-
Funcionamiento a temperaturas extremas: La batería de litio permite funcionar en un rango de temperaturas extremo de entre −25ºC y +65 ºC en descarga y −7 y +55 en carga. Ninguna batería de su competencia tiene este rango de temperatura: son las únicas baterías de litio certificadas por los operadores de telecomunicaciones que trabajan en el desierto para antenas de telefonía. Un refugio de montaña tampoco es problema con las baterías WeCo gracias a que su rango de operación es incluso superior al de las baterías de plomo.
-
Expansión hasta 572 kWh mediante la adición de sucesivos clústers de baterías WeCo. Podremos escalar nuestro sistema si los consumos se incrementan con el tiempo mediante la adición de más baterías al conjunto hasta un máximo de 9 torres de 12 baterías.
Ampliación total del Kit Solar 50 kWh con batería de litio de 21,2 kWh
Los Kits Solares de litio de REBACAS están pensados para poder ampliarse. Si después de un tiempo su consumo o utilización del sistema requieren una ampliación, podemos añadir cualquiera de sus componentes prácticamente sin límite:
-
Aumentar paneles solares: El sistema gracias al MPPT de 32A del inversor permite el conexionado de hasta 26.000 W en paneles solares en cada inversor. Si instalamos un segundo inversor en paralelo, 52.000 W en potencia fotovoltaica son admitidos y así sucesivamente con más inversores en paralelo.
-
Aumentar baterías: A diferencia de las baterías de plomo, en el caso de la batería de litio WeCo, podemos ampliar con más baterías en paralelo con el tiempo. Solamente tenemos que adquirir un nuevo módulo y añadirlo al sistema con su cable de comunicación a las demás baterías. Hasta 108 baterías son admitidas en sucesivas ampliaciones.
-
Aumentar inversor: Los inversores Deye permiten el aumento en paralelo hasta en 5 unidades.
Componentes del Kit Solar
El kit de autoconsumo fotovoltaico con acumuladores de ion litio se compone de los siguientes productos:

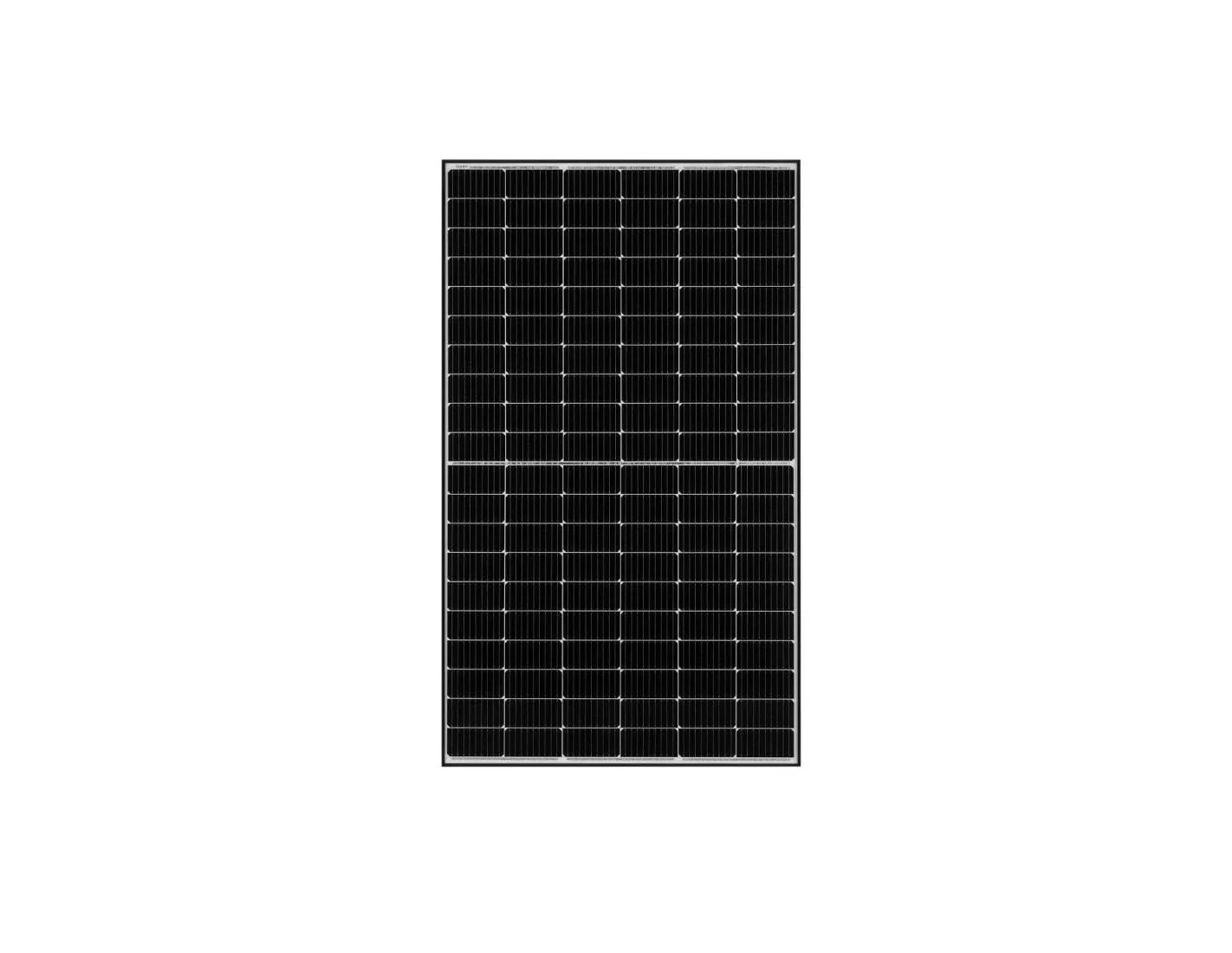

15 paneles solares 500W 120 Cel N-Type TopCon TIER 1 Leapton: Panel solar Leapton 500W 120 Cel N-Type TopCon TIER 1. Un panel de última generación con un 20,4% de eficiencia en el módulo y las ventajas de la tecnología de célula partida en la gestión de sombreados parciales y mejora en la disipación de temperaturas.
➜ Ficha técnica panel 500W Leapton
1 inversor Deye Sun 20K Hybrid: El inversor híbrido Deye Sun 20K es un equipo de alta calidad con una gran pantalla LCD para configuración y visualización de parámetros. Altamente configurable, permite casi cualquier forma de funcionamiento en aislada o autoconsumo. Puede ampliarse sin accesorios adicionales mediante más inversores en paralelo y con un diseño IP65 estanco para una larga duración. Garantía de 5 años.
-
Comunicación BMS con baterías de litio de los principales fabricantes (WeCo, Pylontech..) o parametrización por voltaje.
-
Arranque automático de generador: Permite comandar el arranque de un generador por batería baja.
-
Derivación de excedentes: Su salida Smart Load permite derivar 8.000 W de potencia cuando la batería está cargada para maximizar el uso de los paneles solares derivando excedentes a calentadores de agua, bombas, refrigeración…
-
Monitorización WiFi y amplia pantalla LCD.

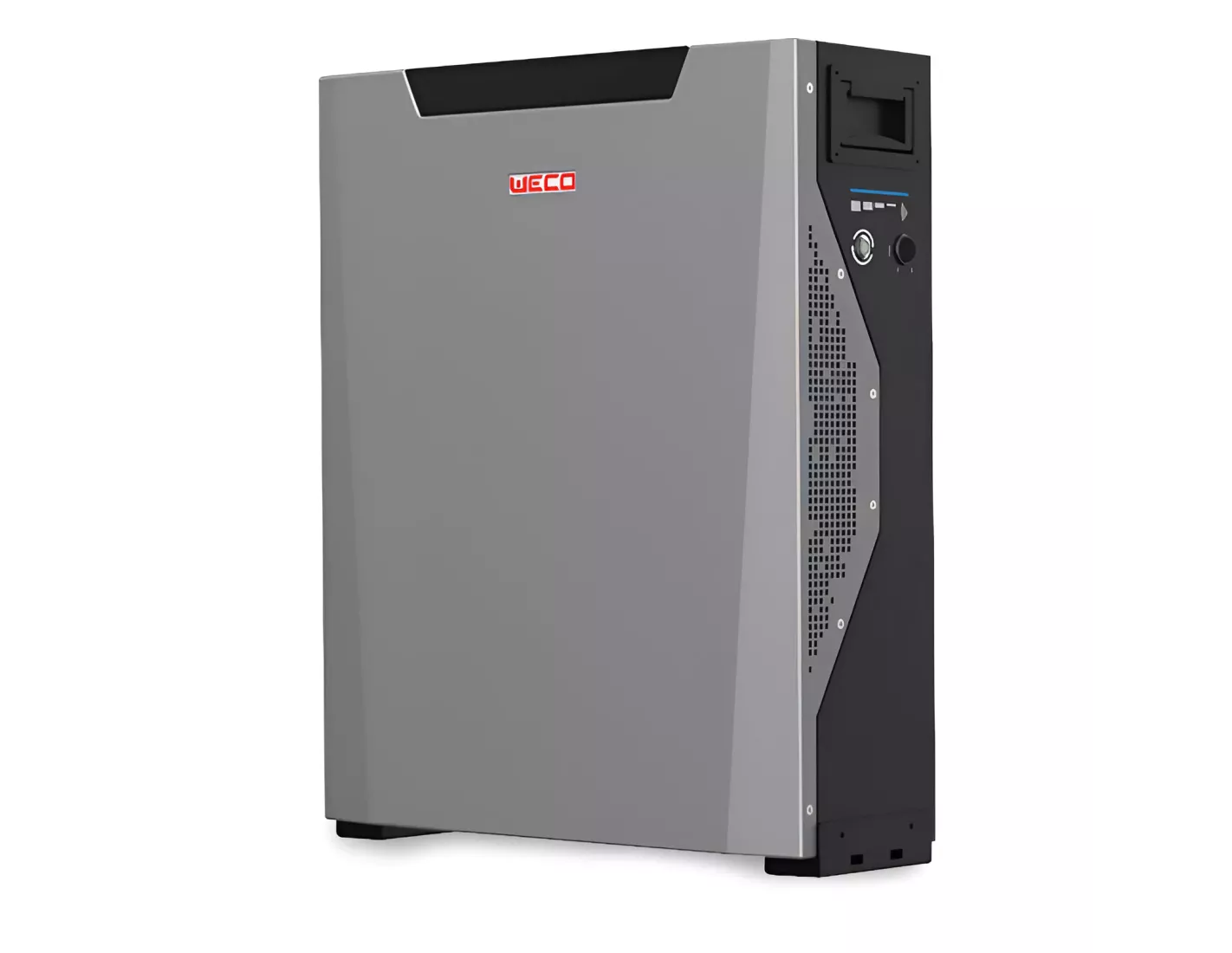

4 baterías de litio WeCo 5K3 XP HV/LV 5,3 kWh 48 V: La batería de litio de 48 V WeCo 5K3 XP HV/LV de 5,3 kWh es una de las más avanzadas baterías de litio del mercado. Dispone de 7.800 ciclos de descarga . Podemos ampliar hasta con 108 baterías. Permite descargas nominales de 1C entregando 5 kW de potencia por unidad y pico de 2C (10 kW) con 10 años de garantía de serie. Su doble BMS le permite trabajar en bajo y en alto voltaje.
Se suministra con cada batería los accesorios para el montaje apilado o los soportes para montaje mural de cada módulo, el cable de 25 mm (120A) de batería a inversor, el de paralelo para conectar a la siguiente batería y el de comunicaciones.

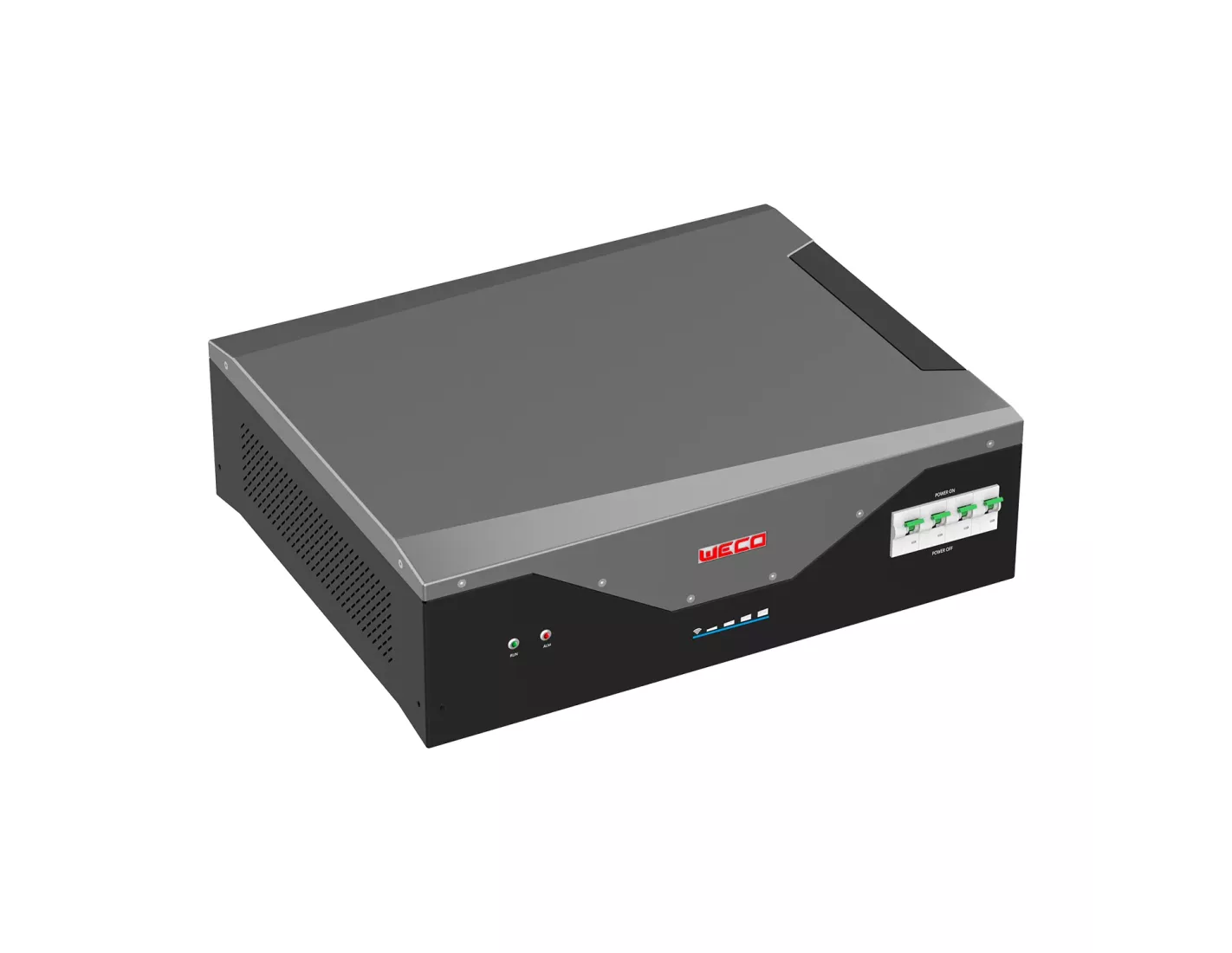

1 Módulo de gestión de baterías WeCo HV Box XP alto voltaje: WeCo HV Box XP es un módulo de gestión de las baterías WeCo 5K3 XP solamente necesario para el uso en alto voltaje. Permite el conexionado de hasta 750 voltios en baterías para el funcionamiento con los inversores compatibles de la lista proporcionada por WeCo. En alto voltaje podemos construir sistemas de más de 560 kWh en baterías.
Material de montaje incluido. Todo lo necesario para el montaje eléctrico del sistema:
-
Más de 200 m de cableado 6 mm² de color rojo y negro para conexionado de paneles
- Una pareja de 2 cables de baterías a inversor de alto voltaje y 16 mm²
-
Conectores Weidmüller MC4 de fácil montaje.
-
Cuadro precableado con todas las protecciones y sobretensiones requeridas.
Estructura opcional para el Kit Solar Fotovoltaico
Este Kit Solar no incluye estructura de montaje para paneles. Si deseamos añadirla, seleccionaremos en la pestaña de "añadir estructura" el modelo que se adecúe a nuestra superficie o tipo de tejado en función de su construcción, material e inclinación (a una superficie plana se le debe añadir inclinación a los paneles, a una superficie inclinada no), ofreciendo así 4 opciones:
Estructuras inclinadas para superficies sin inclinación
-
Estructuras de 30° triangulo cerrado para suelo o tejado plano
Estructuras planas para superficies inclinadas
-
Estructuras coplanares cubierta inclinada para suelo, hormigón o panel sándwich (chapa, uralita, celosía).
-
Estructuras coplanares cubierta inclinada para teja.
