Para elegir el cableado que debemos utilizar en una instalación solar o para alimentar nuestra maquinaría eléctrica debemos saber cuál es la intensidad máxima de corriente que pasará por el conductor y la longitud que tiene el mismo. Con estos dos datos ya podemos calcularlo.

Vamos a exponer algunos casos concretos y un método de cálculo sencillo

Para una instalación solar cada tramo lleva una intensidad y no es lo mismo conectar paneles solares en paralelo que colocar paneles solares en serie. Este último sistema de conexión disminuye considerablemente el grosor del cableado.

Vamos a poner un ejemplo práctico:

Una instalación solar a 12 voltios con dos placas solares de 120w y 72 células en paralelo, un regulador solar de 20 ah, una batería de 250ah y un inversor de 1000w nominales.

La fórmula que usaremos para calcular la sección de los conductores es:

Sección=2 x L x I  / 56 x % cdt

L= longitud del cableado

I= intensidad

Cdt=caída de tensión

-Cálculo sección de los paneles solares al regulador:

2 paneles de 120w en paralelo y 10 metros donde  cada panel da 7 Ah y una cdt máxima de 0,5%.

S= 2x 14x 10/56x0,5 = 10 mm

-Cálculo sección del regulador solar a las baterías:

Tenemos 14 ah y 2 metros para una caída de un 0,3% máximo:

Sección= 2x2x14/56x0,3= 3 mm

-Cálculo sección de las baterías al inversor:

En este caso el inversor es de 1000w y en primer lugar vamos a ver Cuántos Amperios a 12v equivalen :

Intensidad=Potencia / Tensión

Intensidad= 1000w/12v= 83,3 Ah

Para 83,3 Ah a 12v 2 metros de tirada  y un 0,3% de caída de tensión la sección será:

S=2x2x83,3/56x0,3= 19,7mm

En el caso de maquinaria eléctrica (carretillas elevadores, buggies de golf, plataformas de tijera…)  como la tirada de cableado es casi siempre inferior a 2 metros podemos guiarnos por esta estimación en función de la capacidad de las baterías:

-Baterías de hasta 300ah cable unipolar de 25 mm y 1kv

-Baterías de entre 300 y 600ah  cable unipolar de 35mm y 1kv

-Baterías de entre 600 y 800ah cable unipolar de 50mm y 1kv

-Baterías de más de 800ah cable unipolar de 70mm y 1 kv

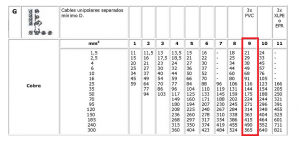

TABLA DE SECCIONES Y INTENSIDADES MAXIMAS ADMISIBLES:
